LINEAR 7 110 XA

Loa HK Audio LINEAR 7: Sự Chuẩn Xác Của Âm Thanh Kết Nối Mạng

LINEAR 7 được phát triển dựa trên ngoại hình và cơ chế chắc chắn đã được chứng minh của dòng LINEAR 5, với những cải tiến cụ thể về chi tiết thùng loa. Về mặt kỹ thuật và âm học, dòng loa LINEAR 7 thể hiện một sự phát triển hoàn toàn mới.

Thế hệ loa và củ loa hiệu suất cao mới nhất, họng kèn được thiết kế đặc biệt, bộ khuếch đại Class-D Pascal có xung lực cao, bộ lọc FIR và nền tảng DSP mới nhất, hiệu suất cực cao với bộ chuyển đổi độ phân giải cao – tất cả biến dòng LINEAR 7 thành một công cụ âm học chính xác cho các ứng dụng đòi hỏi khắt khe.

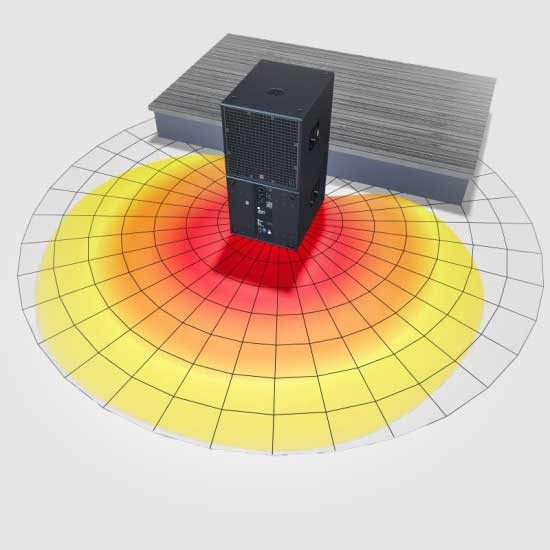

Cardioid Trong Thực Tế

Trong khi các tần số trung và cao có hướng tự nhiên, các tần số thấp lại tỏa ra hình cầu. Điều này thường dẫn đến sự dư thừa âm bass không mong muốn trên và sau sân khấu. Vấn đề nghiêm trọng hơn là các nhà tổ chức sự kiện ngày càng đưa ra những quy định chính xác về việc phân tán âm thanh. Trong dải bass, điều này chỉ có thể đạt được bằng công nghệ Cardioid. Do đó, loa siêu trầm LINEAR 7 18 đáp ứng mọi yêu cầu để nhanh chóng và dễ dàng triển khai các thiết lập Cardioid hiệu quả, cả về mặt cơ học và với các bộ lọc có sẵn.

Kết Nối, Điều Khiển và Điều Khiển Từ Xa

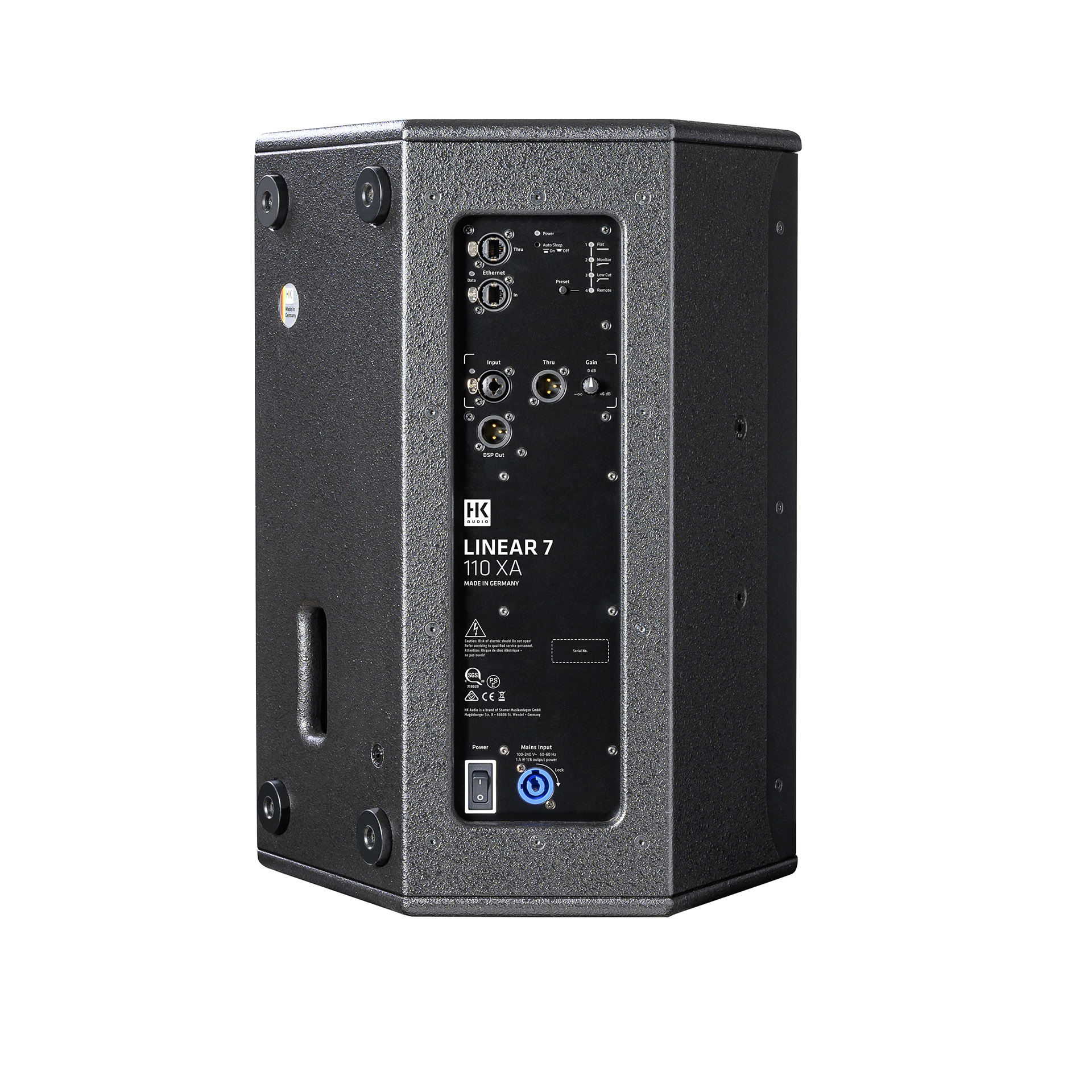

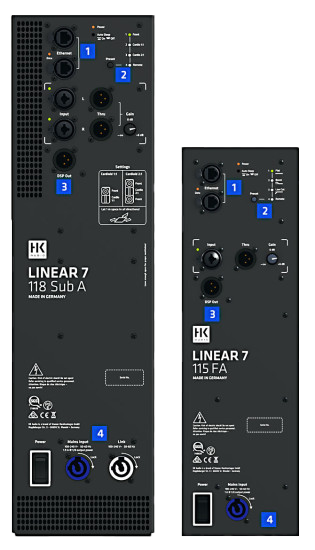

Ngoài các đầu vào và đầu ra tín hiệu analog, tất cả các mẫu LINEAR 7 đều có kết nối EtherCon chuyên nghiệp. Tất cả các thiết bị trong hệ thống có thể được kết nối nối tiếp trong một chuỗi (daisy chain).

Các mẫu loa toàn dải và đa chức năng có thể được đặt preset tùy thuộc vào loại sử dụng (độc lập, làm monitor hoặc kết hợp với loa siêu trầm). Loa siêu trầm giúp việc tạo các thiết lập Cardioid bass trở nên dễ dàng bằng cách sử dụng các preset Cardio 1:1 và Cardio 2:1.

Đầu ra tín hiệu XLR được dán nhãn “DSP Out” cung cấp giao diện mạng để tích hợp một loa chủ động bổ sung không có khả năng kết nối mạng ban đầu. Loa này có thể được điều khiển độc lập về âm lượng, lọc, giới hạn và độ trễ. Ví dụ, các loa trung/cao LINEAR 7 có thể hoạt động với loa siêu trầm LINEAR, hoặc loa LINEAR 5 LTS với loa siêu trầm L7 118 Sub A trên cùng một mạng.

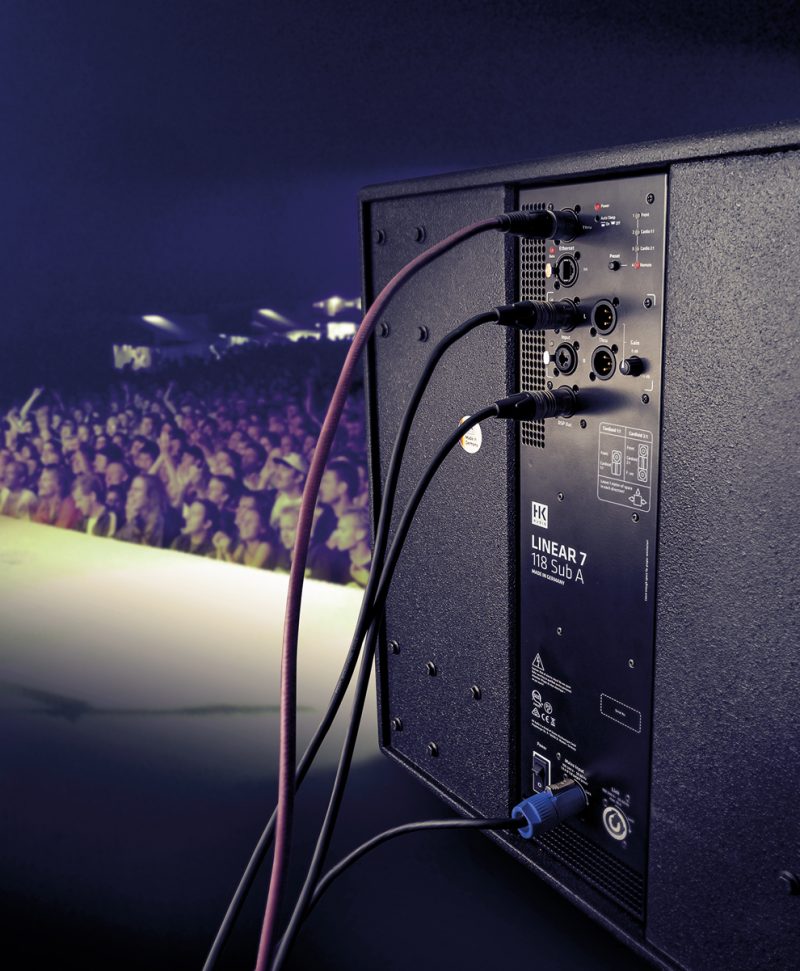

Ổ cắm PowerCon kết nối loa với nguồn điện. Loa siêu trầm L7 118 Sub A cung cấp ổ cắm PowerCon thứ hai để đi dây nguồn một cách gọn gàng trong các hệ thống. Bộ nguồn rộng dải tiên tiến của loa LINEAR 7 có thể hoạt động ở tất cả các mức điện áp từ 90 đến 260 volt và ổn định điện áp cung cấp một cách đáng tin cậy, ngay cả khi hoạt động với máy phát điện.

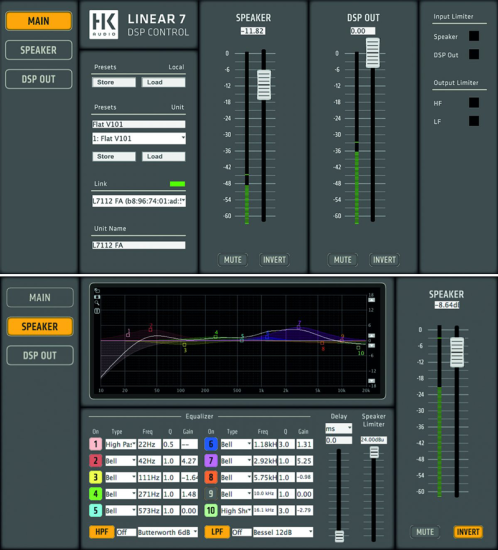

Phần Mềm DSP CONTROL

Mở Rộng Khả Năng Điều Khiển Từ Xa

Cho đến gần đây, chỉ có các hệ thống touring lớn mới có thể điều khiển từng loa trung/cao, từng loa bass và từng loa monitor sân khấu một cách tập trung từ vị trí FoH. Giờ đây, với dòng LINEAR 7, quy trình làm việc hiện đại và hiệu quả cao này cũng có thể được thực hiện với các loa điểm chuyên nghiệp hàng đầu. Mỗi loa LINEAR 7 trên mạng có thể được truy cập tập trung qua Mac hoặc PC, và âm lượng, EQ, giới hạn, độ trễ và phân cực của nó có thể được kiểm soát chi tiết.

DSP-Out

Một tính năng cực kỳ đặc biệt chỉ có ở dòng LINEAR 7 là một loa chủ động bổ sung, không có khả năng kết nối mạng (ví dụ từ dòng LINEAR), có thể được tích hợp vào mạng thông qua DSP-Out và sau đó tất cả các thông số có thể được điều khiển từ xa riêng biệt. Điều này đảm bảo rằng cơ sở hạ tầng hiện có vẫn giữ được giá trị cũng như khả năng tồn tại trong tương lai.

Một EQ tham số 10 băng tần đầy đủ, bộ lọc thông cao, bộ lọc thông thấp, độ trễ, phân cực và giới hạn đều có sẵn độc lập cho cả loa và DSP-Out.

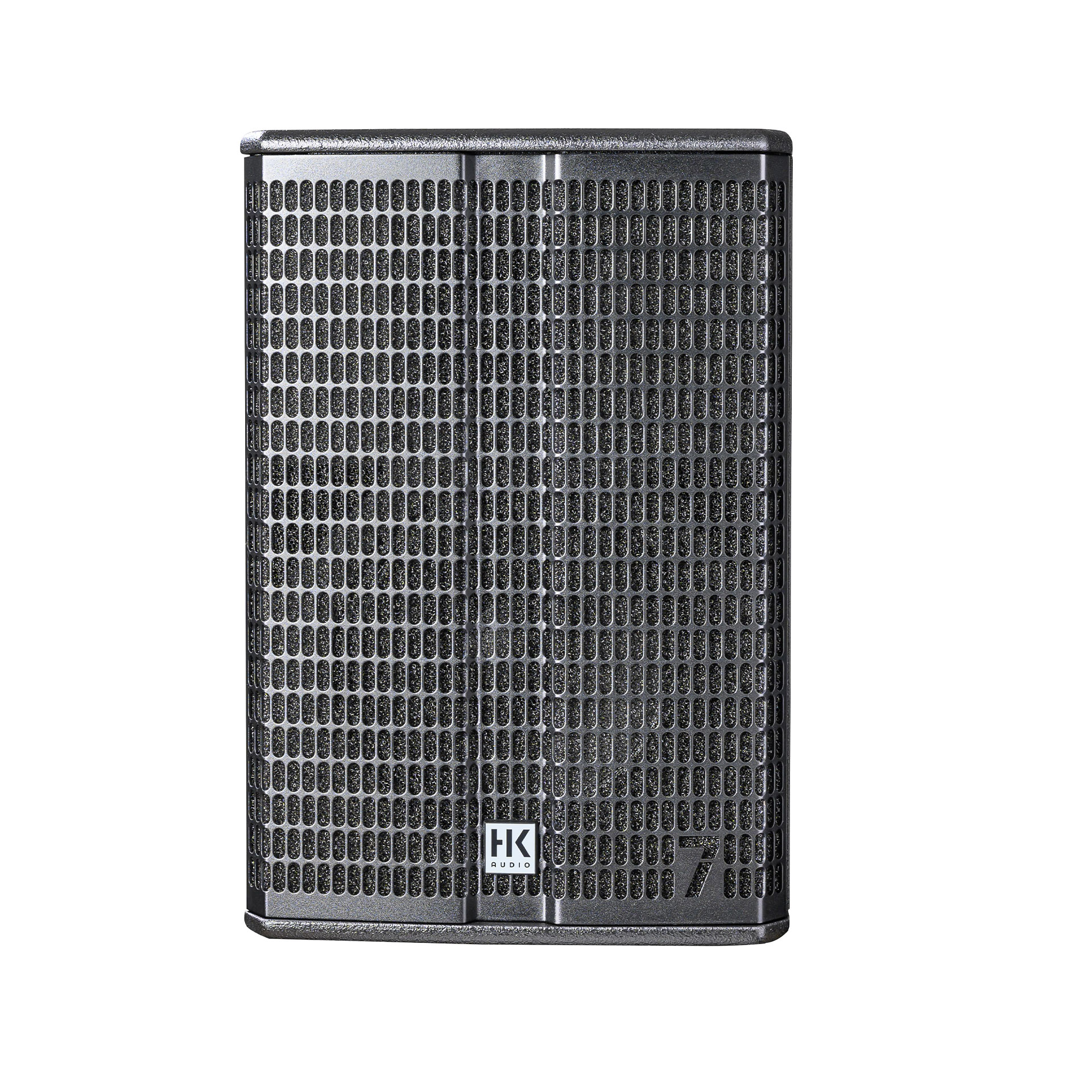

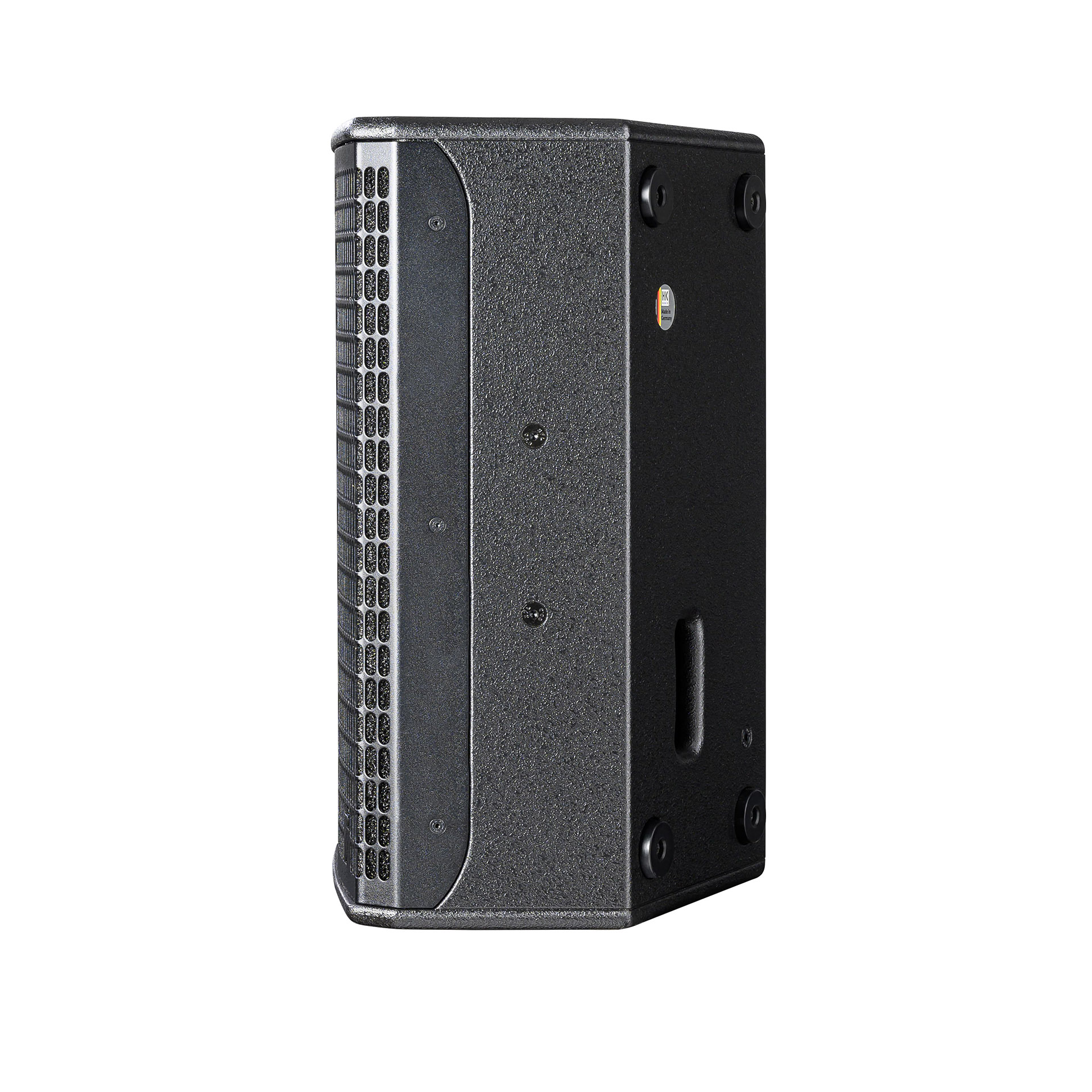

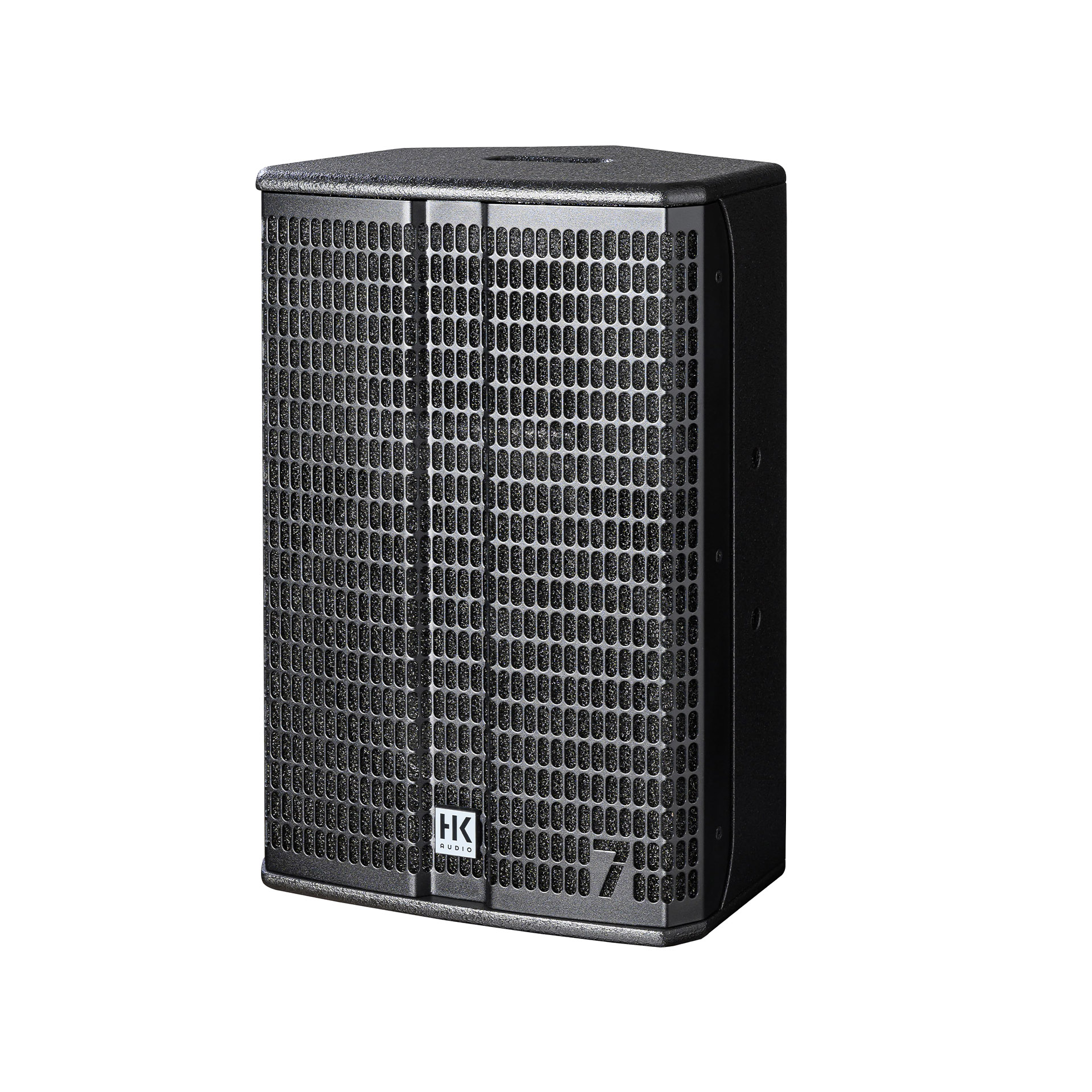

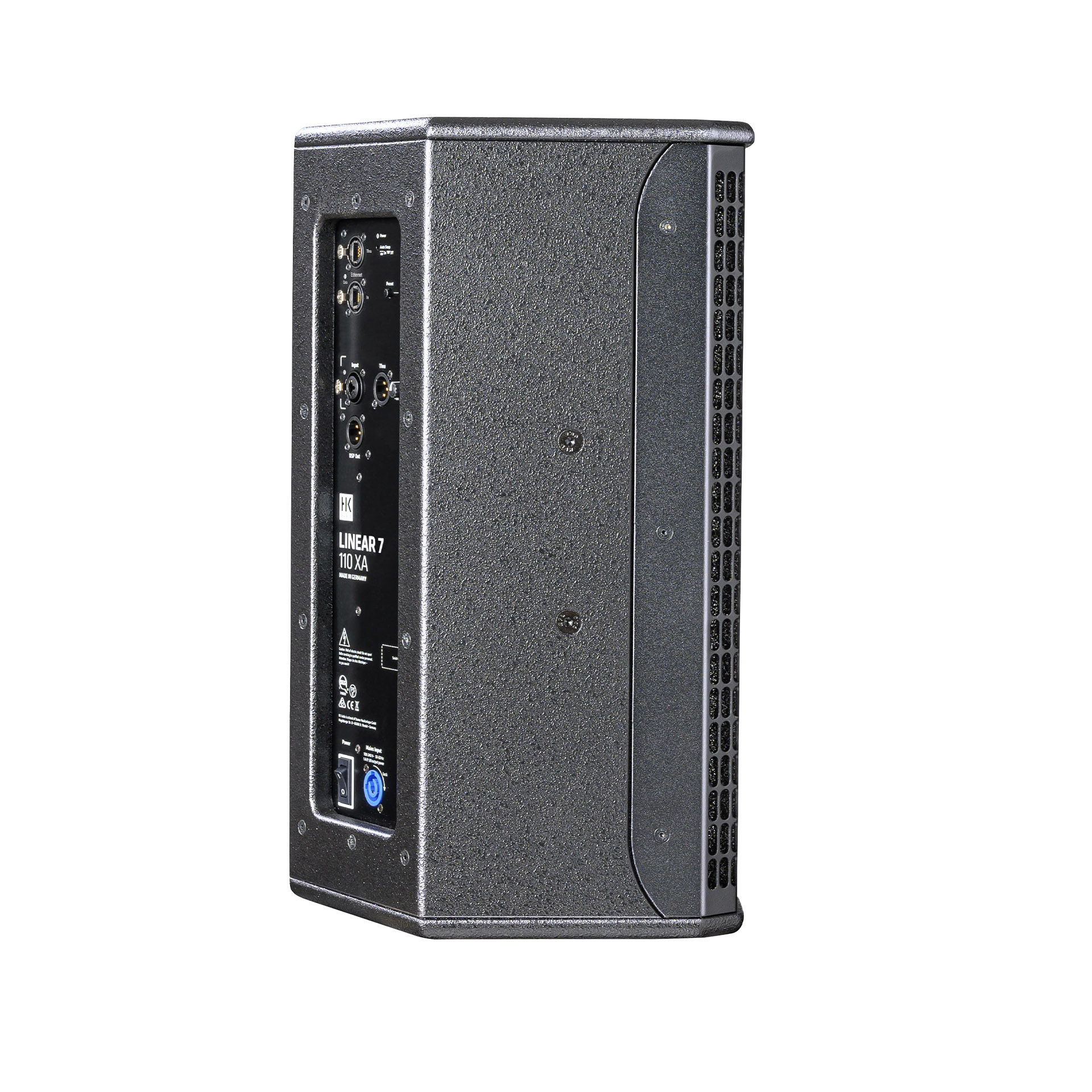

Loa HK Audio LINEAR 7 110 XA: Loa Đa Năng Cho Sân Khấu Và Hệ Thống

Nhờ thiết kế thùng loa với góc nghiêng 30° tích hợp, loa LINEAR 7 110 XA chủ động và tương thích mạng còn phù hợp để sử dụng làm loa monitor sân khấu nằm ngang. Loa có một preset được tối ưu hóa riêng cho chế độ monitor, giúp bù trừ hiện tượng tăng cường tần số thấp do tiếp xúc với sàn khi loa đặt nằm ngang, đảm bảo âm thanh được tái tạo chính xác và cân bằng.

Thông số kỹ thuật

Hệ thống và hiệu suất

• Cấu trúc: Loa 2 đường tiếng chủ động
• Nguyên lý thùng: Phản xạ âm trầm (Bass reflex)
• SPL tối đa: Trung bình 126 dB, Đỉnh 129 dB
• Tần số cắt: 2 kHz
• Dải tần (-10 dB): 65 Hz – 20 kHz
• Góc phủ âm (ngang x dọc): 80° x 60°, có thể xoay

Linh kiện

• Loa trung/trầm: 1 x loa hình nón 10 inch, cuộn dây tiếng 2.5 inch
• Loa cao: 1 x driver nén 1 inch, cuộn dây tiếng 1.4 inch
• Họng loa: Họng loa định hướng liên tục, có thể xoay

Kết nối

• Đầu vào analog: 1 x XLR/jack combo đối xứng
• Đầu ra analog: 1 x XLR đối xứng
• Đầu ra DSP: 1 x XLR đối xứng
• Đầu vào mạng: 1 x Ethercon RJ45
• Đầu ra mạng: 1 x Ethercon RJ45

Dữ liệu điện tử

• Bộ tiền khuếch đại: DSP
• Bộ khuếch đại: Class D – Bi-amped
• Công suất đỉnh: 2000 W
• Bảo vệ loa: Bộ giới hạn RMS/Peak
• Tần số lấy mẫu: 96 kHz
• Độ trễ: Dưới 2.6 ms
• Chức năng DSP: EQ tham số 10 băng tần, lọc thông cao, lọc thông thấp, phân cực, mức, độ trễ, giới hạn, tắt tiếng
• Phần mềm điều khiển từ xa: HK Audio DSP CONTROL (Windows, Mac OS)
• Preset bộ lọc: Flat, Monitor, Low Cut, Remote
• Truyền tín hiệu âm thanh kỹ thuật số: MILAN

Thiết kế và lắp đặt

• Tay cầm: 2 x SingleGrip
• Vật liệu thùng: Gỗ hỗn hợp (ván ép Birch/MDF)
• Bề mặt: Sơn acrylic
• Màu sắc: Đen tuyền (RAL 9005)
• Lưới bảo vệ: Lưới thép chống ăn mòn với lớp mút âm thanh
• Tính năng/lắp đặt: Lỗ cắm cọc loa HK Audio DuoTilt 3°/7°, góc monitor: 30°, 5 điểm treo M8
• Kích thước: 36 x 54 x 31 cm
• Trọng lượng: 37.5 kg
