CM-6

Loa Dòng HK Audio SI (System Integrator)

Dòng loa SI SERIES (System Integrator) của HK Audio được thiết kế riêng để đáp ứng nhu cầu của thị trường lắp đặt hiện đại. Hợp tác với các nhà quy hoạch và lắp đặt, các sản phẩm này đã được cải tiến để phù hợp với việc sử dụng thực tế, với các tính năng kỹ thuật và tuân thủ tiêu chuẩn, cùng với nhiều tùy chọn lắp đặt và giải pháp chi tiết.

SI SERIES P10i, P10j, S210 V và S210 P

Dòng SI SERIES ban đầu bao gồm các loa cột hiệu suất cao P10i và P10j, cùng với các loa siêu trầm S210 V và S210 P.

P10i có góc phủ dọc rất hẹp (5°), lý tưởng cho các không gian rộng hoặc ứng dụng tầm xa ngoài trời, giúp đạt giá trị STI (Speech Transmission Index) cao. P10j có góc phủ dọc rộng hơn (15°) và hướng xuống dưới một cách bất đối xứng (hình chữ J), đạt được nhờ thiết kế cơ học mà không cần DSP.

Do cấu trúc loa dạng cột và góc mở dọc hẹp, cả hai mẫu P10i/j đều đặc biệt phù hợp cho các phòng lớn có thời gian vang dội dài hoặc các ứng dụng tầm xa ngoài trời. Chúng mang lại chất lượng truyền tải âm thanh và giọng nói cao khi kết hợp với loa siêu trầm.

Cả P10 và S210 P đều được kiểm tra và chứng nhận chống bụi và tia nước (IP 66), lý tưởng cho môi trường ngoài trời khắc nghiệt. Sự kết hợp độc đáo giữa loa trung/cao và loa siêu trầm chống bụi, chống tia nước này mang lại chất lượng âm thanh không đối thủ ngay cả trong điều kiện môi trường khó khăn nhất. Loa siêu trầm S210 V có cấp bảo vệ IP 44, phù hợp với các môi trường ngoài trời ít khắc nghiệt hơn.

Tất cả các loa P10 được thiết kế để sử dụng trong hệ thống báo động bằng giọng nói và đã được chứng nhận theo EN 54-24:2008 (loại B sử dụng ngoài trời).

Việc lắp đặt tại các cơ sở thể thao và khu vực ngoài trời có thể được thực hiện nhanh chóng và an toàn nhờ vào loạt phụ kiện lắp đặt đa dạng và chứng nhận an toàn chống va đập bóng theo DIN 18032-3.

Các loa P10 cũng có sẵn với biến áp 100/70 V chất lượng cao, được bọc hoàn toàn, với ba mức công suất khác nhau (37.5/75/150 W). Điều này cho phép đạt được mức áp suất âm thanh rất cao, khiến P10i/j TR đặc biệt phù hợp cho việc sử dụng trong các hệ thống báo động (bằng giọng nói) tích hợp.

Có hơn 40 màu sắc để lựa chọn, giúp loa hòa hợp về mặt thị giác ngay cả trong những môi trường phức tạp, đáp ứng các yêu cầu về thiết kế nội thất hoặc bảo tồn di sản ngay từ khâu sản xuất tại nhà máy.

SI SERIES CM-X

CM-X mở rộng danh mục SI SERIES với các loa âm trần đặc biệt chất lượng cao và kín đáo, có thể tùy chỉnh về ngoại hình, dễ lắp đặt và vận hành. Các mẫu CM-4, CM-6 và CM-8 không chỉ mang lại mức áp suất âm thanh tối đa đặc biệt cao mà còn cung cấp chất lượng âm thanh rất tốt nhờ vào việc lựa chọn các linh kiện loa chất lượng cao, thùng loa kim loại có độ cộng hưởng cực thấp, bộ phân tần thụ động mới được phát triển và đặc biệt là cân chỉnh DSP chi tiết.

Các loa này có thể được sử dụng như một phần của hệ thống âm thanh cho mục đích khẩn cấp theo tiêu chuẩn EN 50849, do đó thực hiện chức năng kép – mang lại lợi ích về chi phí cho chủ sở hữu. Trong các ứng dụng lớn hơn hoặc phức tạp hơn, SI SERIES CM-X cũng có thể được kết hợp với các sản phẩm lắp đặt khác của HK Audio, chẳng hạn như SI SERIES, VORTIS 2 hoặc FINEO, đảm bảo chuyển đổi âm thanh đồng nhất sang hệ thống PA chính.

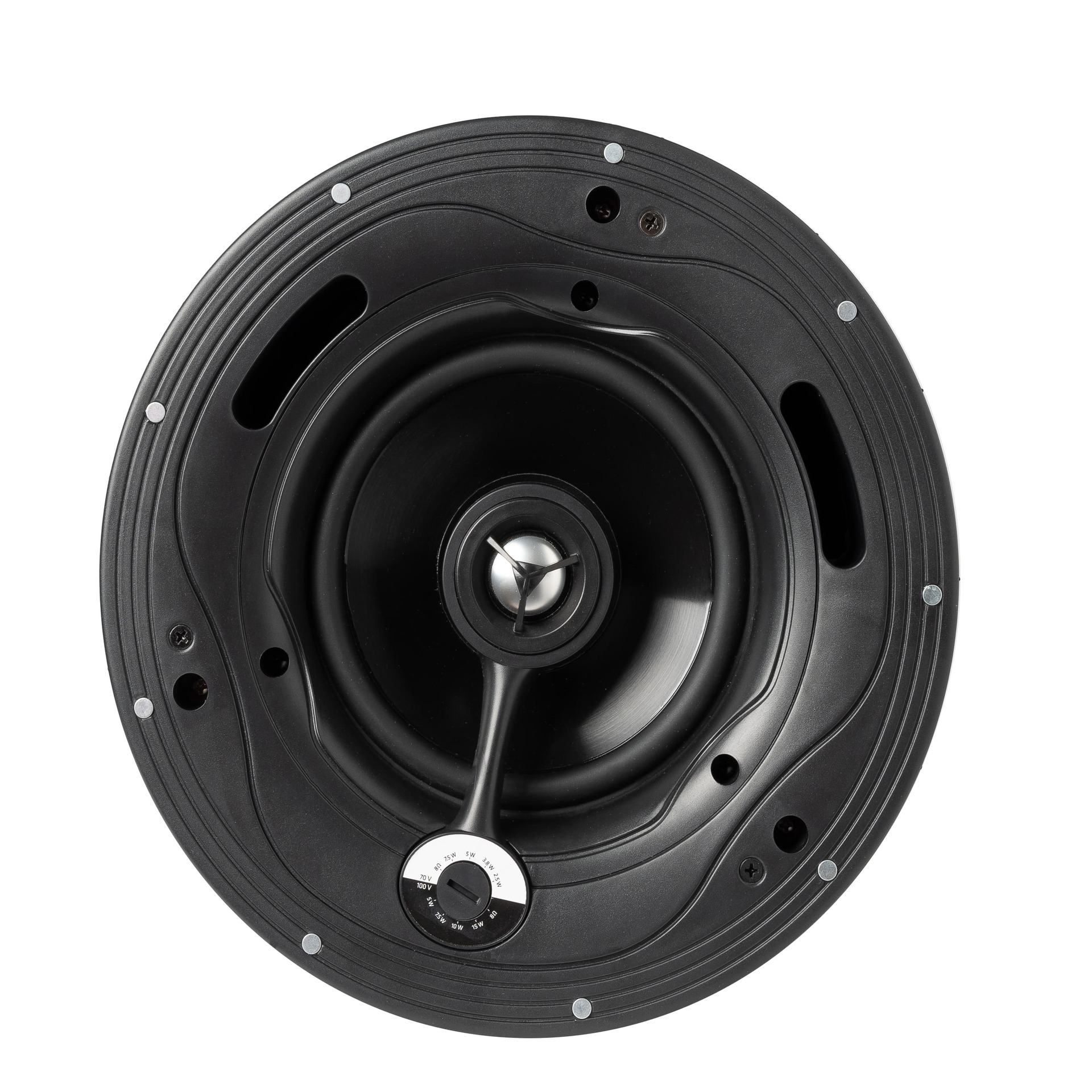

Mặt trước của loa có cấu trúc đồng trục với loa tweeter vòm trung tâm, ống dẫn sóng ngắn cho loa woofer và các kênh bass reflex tích hợp. Công tắc chọn công suất ở mặt trước để chuyển đổi giữa Low-Z (8 Ohm) hoặc High-Z (100/70 V) và các mức công suất tương ứng của biến áp tích hợp có thể được vận hành mà không cần dụng cụ, ngay cả khi đang hoạt động, nhờ vào lưới tản nhiệt phía trước được gắn bằng nam châm.



Thùng loa với backcan bằng thép chất lượng cao rất cứng cáp và có độ cộng hưởng thấp nhờ hình dạng và các gia cố đặc biệt. Nhờ vậy, loa không gặp phải các nhược điểm về âm thanh như các loa âm trần giá rẻ, dưới dạng tiếng lạch cạch hoặc cộng hưởng. Tất cả các loại nhựa được sử dụng cho SI SERIES CM-X đều được sản xuất với các chất phụ gia chống cháy đặc biệt, đảm bảo các tiêu chuẩn an toàn quốc tế liên quan được đáp ứng.

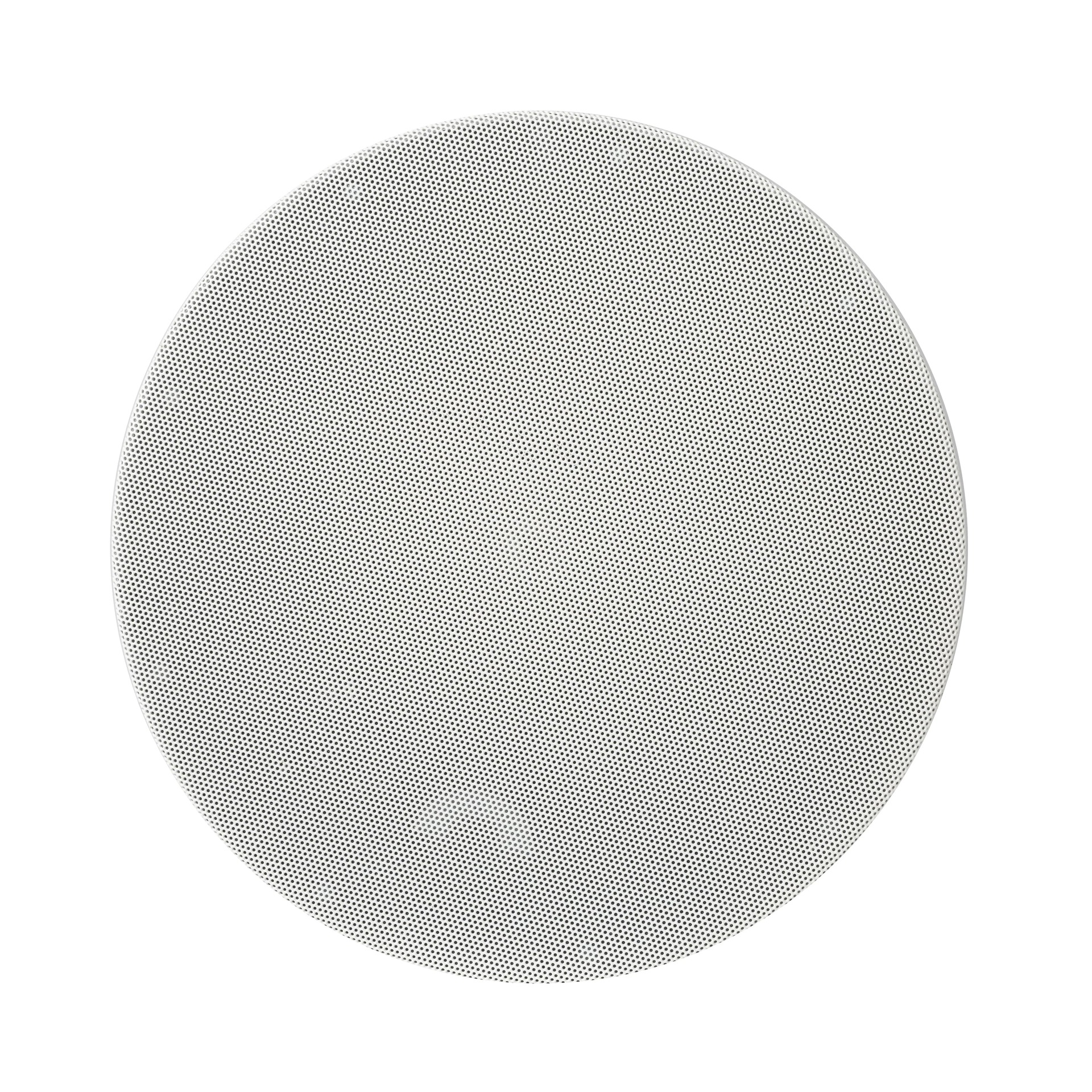

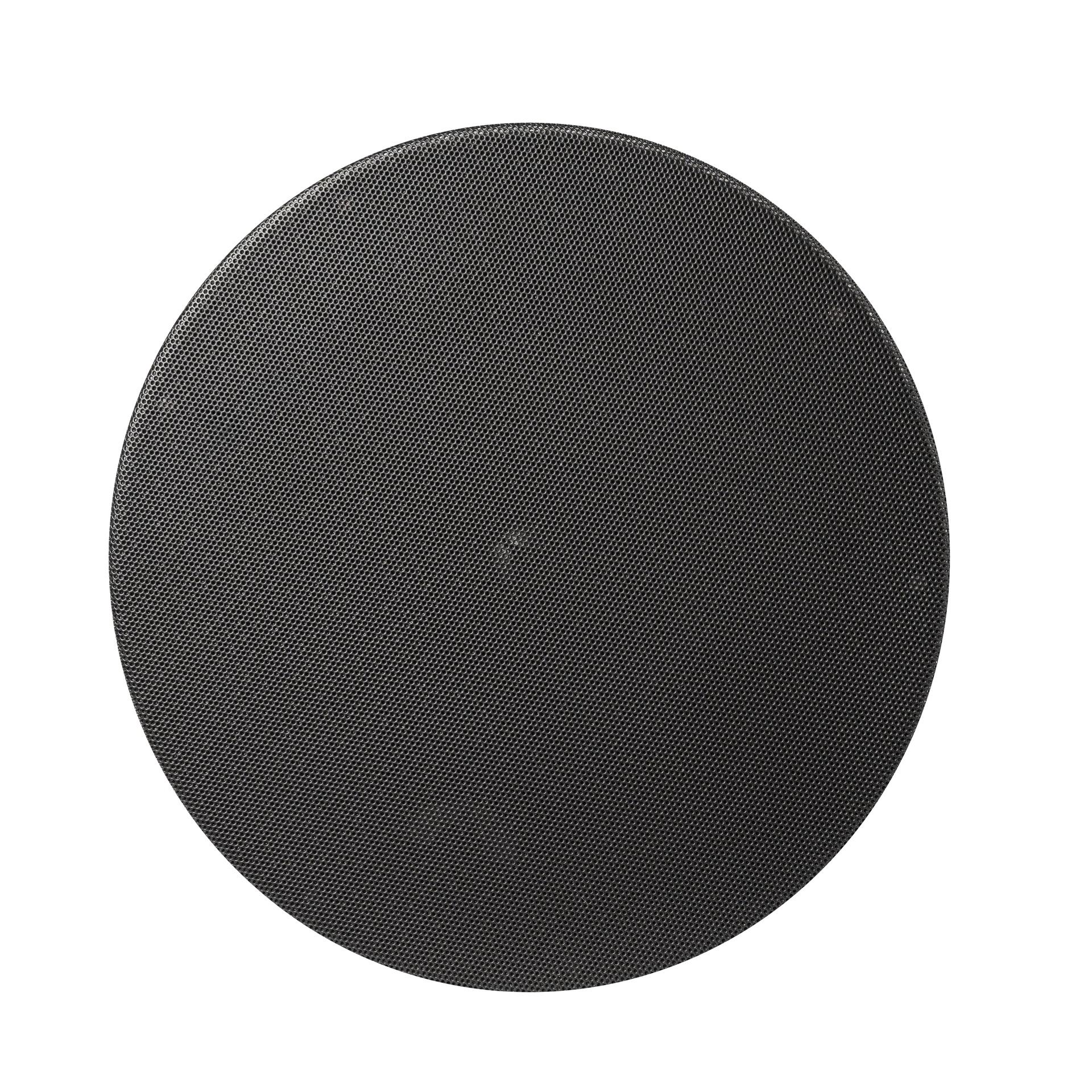

CM-4, CM-6 và CM-8 có thể được lắp đặt vào trần nhà mà không cần phụ kiện bổ sung. C-ring và các thanh phân phối tải phù hợp có sẵn dưới dạng phụ kiện tùy chọn để lắp đặt trong các hệ thống trần treo có khả năng chịu tải hạn chế. Theo tiêu chuẩn, loa đi kèm với một lưới tản nhiệt phẳng, không viền, có sẵn màu đen và trắng, có thể thay thế nhanh chóng nhờ gắn nam châm. Một khuôn mẫu cũng được bao gồm, cho phép người lắp đặt tạo các lỗ cắt phù hợp một cách nhanh chóng và chính xác.

Dữ liệu bộ lọc cho nhiều bộ xử lý tín hiệu kỹ thuật số (DSPs) khác nhau có sẵn trong khu vực tải xuống. Dữ liệu mô phỏng cũng được cung cấp ở định dạng GLL cho EASE (4.4/5) và EASE EVAC (2).

Bất cứ nơi nào âm nhạc và giọng nói cần được thể hiện nhiều hơn chỉ là âm thanh nền, SI SERIES CM-X đều mang lại công cụ lý tưởng.

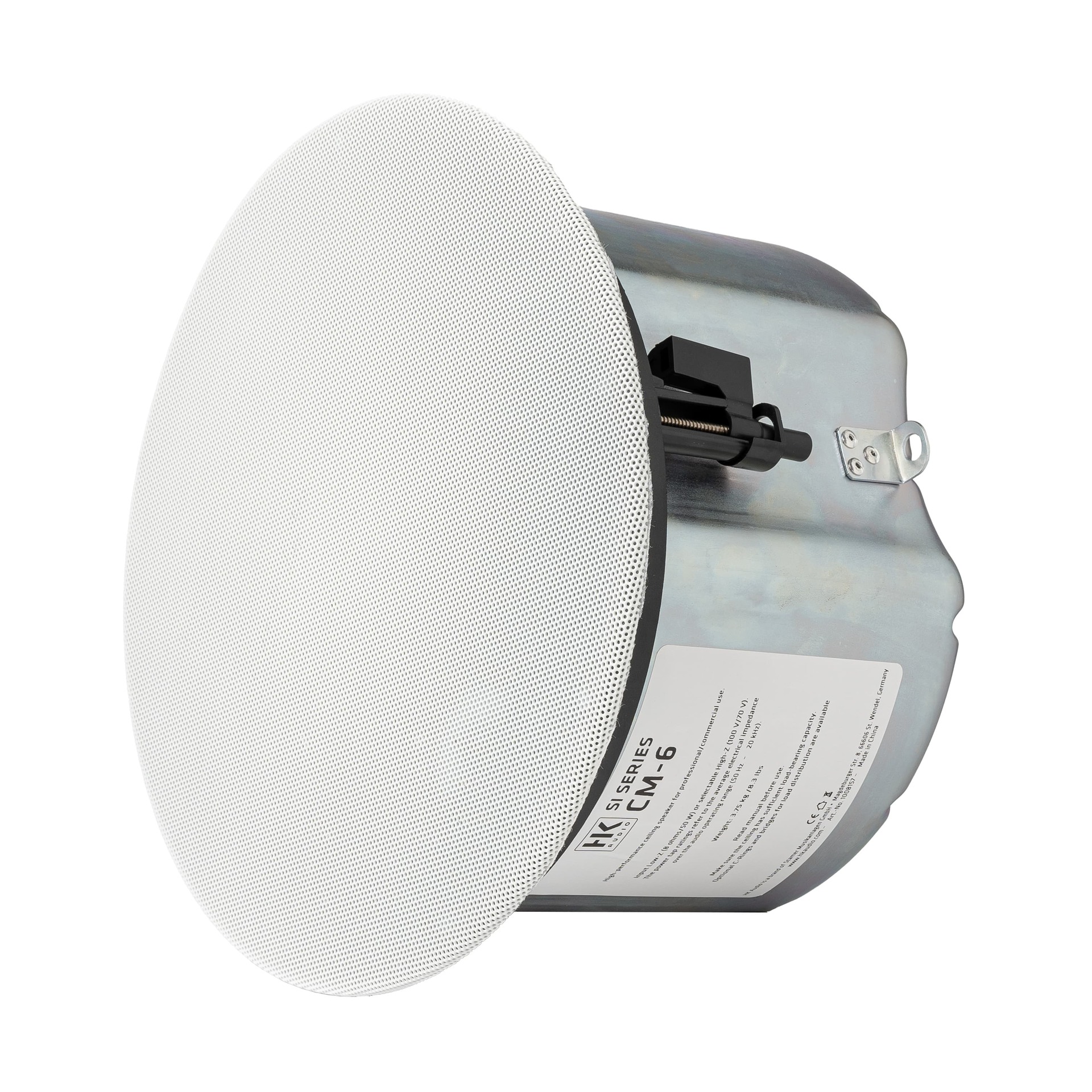

HK Audio CM-6: Loa Âm Trần Đồng Trục 6.5 Inch

SI SERIES CM-6 là một loa âm trần đồng trục chất lượng cao, với loa woofer/midrange 6.5 inch bằng polypropylene và loa tweeter vòm 1 inch bằng nhôm.

Ngoại hình kín đáo, có thể tùy chỉnh với lưới tản nhiệt màu trắng hoặc đen được gắn bằng nam châm, làm cho loa trở thành một sự bổ sung hoàn hảo cho bộ công cụ SI SERIES. Backcan bằng thép được gia cố đặc biệt, đảm bảo không có cộng hưởng. Biến áp 100/70 V hoạt động từ phía trước với tùy chọn bỏ qua và cân chỉnh chi tiết qua DSP đảm bảo chất lượng âm thanh cao nhất có thể. Các mẫu loa siêu trầm như SI SERIES S210 V hoặc FINEO FO S112 (F) có sẵn để hỗ trợ dải bass.

Thông số kỹ thuật

Hệ thống và hiệu suất

• Cấu trúc: Loa âm trần thụ động 2 đường tiếng
• Nguyên lý thùng: Phản xạ âm trầm (Bass reflex)
• Công suất: RMS 50 W (trở kháng thấp), 15 W tối đa (trở kháng cao 100 V); Chương trình 100 W (trở kháng thấp); Đỉnh 200 W (trở kháng thấp)
• Mức công suất (100V): 15W, 10W, 7.5W, 5W
• Trở kháng danh định: 8 Ohms (trở kháng thấp); 650, 900, 1000, 2000 Ohms (ở 100V)
• SPL tối đa: Trung bình 108 dB (trở kháng thấp), 104 dB (15W ở 100V); Đỉnh 114 dB (trở kháng thấp), 110 dB (15W ở 100V)
• Độ nhạy 1W/1m: 89 dB
• Tần số cắt: 3.0 kHz
• Dải tần (-10 dB): 62 Hz – 20 kHz
• Góc phủ âm (ngang x dọc): 140°

Linh kiện

• Loa trầm: 1 loa polypropylene 6.5 inch với nam châm ferrite và cuộn dây tiếng 1 inch
• Loa cao: Loa tweeter vòm nhôm 1 inch với nam châm neodymium và cuộn dây tiếng 1 inch với ferrofluid
• Bộ phân tần: Lọc thông cao: 18 dB/oct., Lọc thông thấp: 12 dB/oct.
• Họng loa: Ống dẫn âm tích hợp

Kết nối

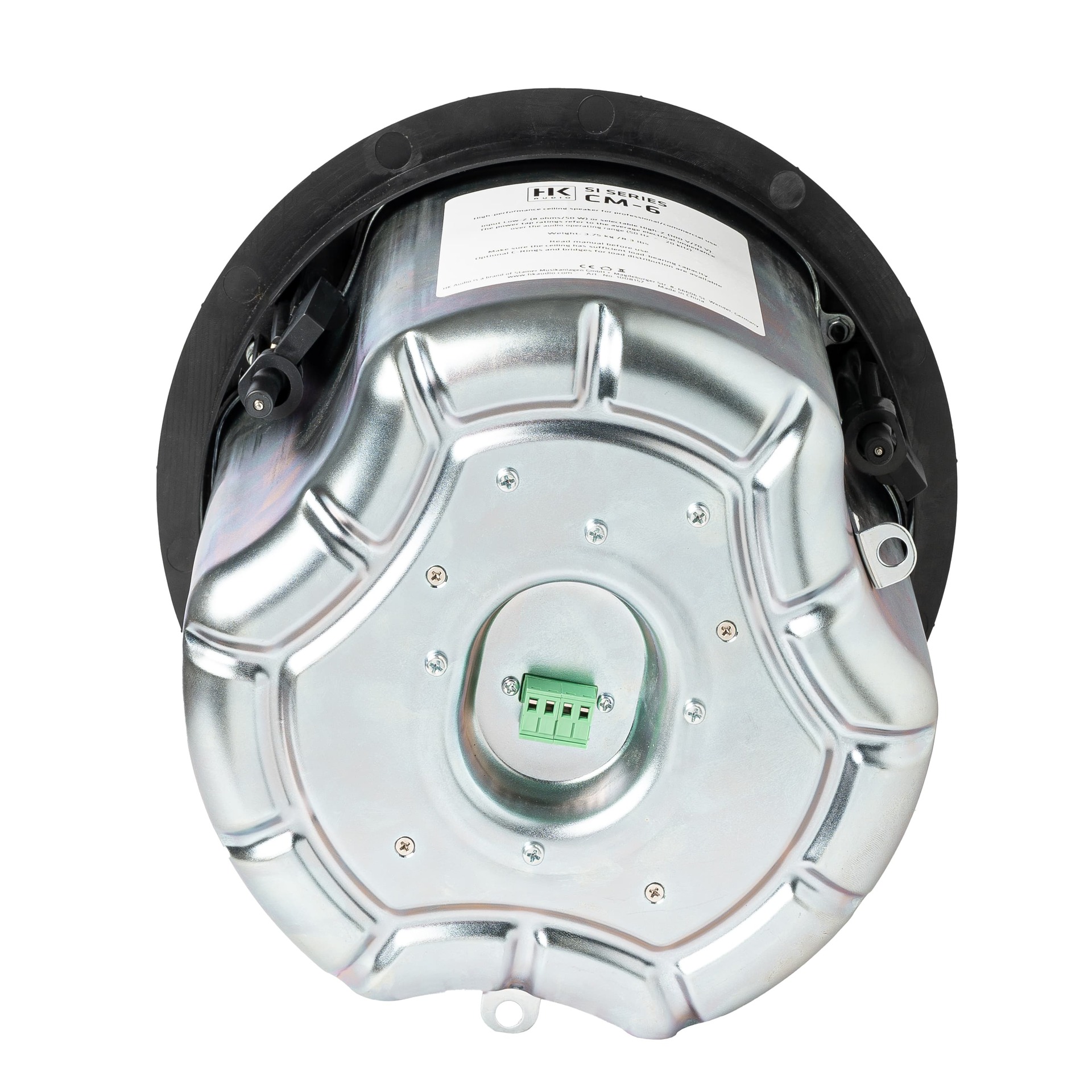

• Đầu vào: 1 x phích cắm Euroblock 2 chân
• Đầu ra/Đầu ra song song: 1 x phích cắm Euroblock 2 chân, kết nối song song

Cơ học

• Vật liệu thùng: Thép
• Bề mặt: Mịn
• Màu sắc: Đen, trắng (kèm 2 lưới tản nhiệt)
• Lưới bảo vệ: Thiết kế không viền với gắn nam châm

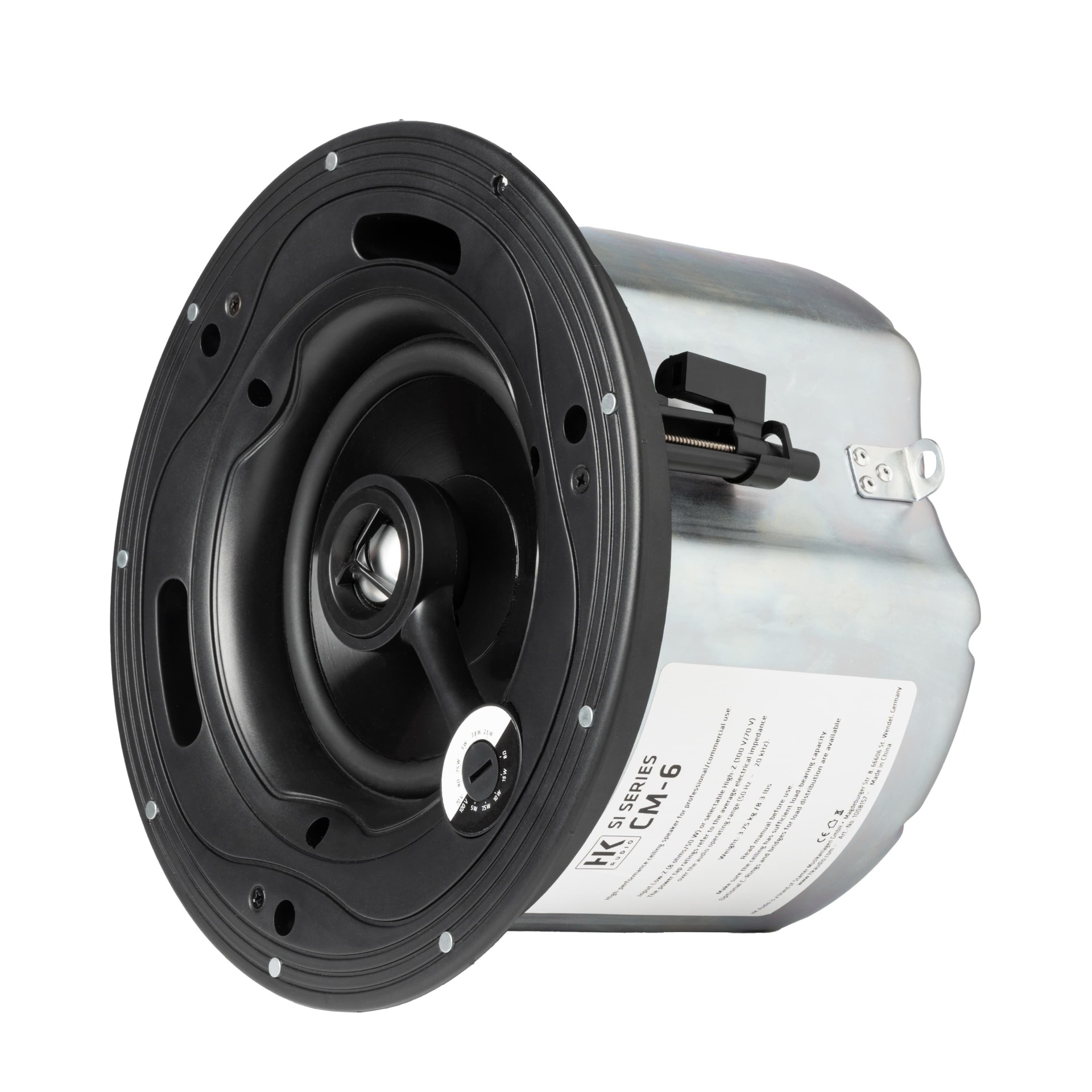

• Tính năng/Lắp đặt: 3 kẹp gắn có thể tiếp cận từ phía trước với phạm vi kẹp tối đa 40 mm, 2 giá đỡ cho cáp/dây thép hoặc để cố định cáp
• Phụ kiện đi kèm: 2 tấm che có các lỗ cáp cong hoặc có lỗ cho khớp nối vít PG, 2 lưới tản nhiệt (đen và trắng), 1 khuôn cắt
• Kích thước: Đường kính x Tổng chiều sâu (Chiều sâu lắp đặt)
• Hệ mét: 27.3 x 17.7 (17.1) cm
• Đường kính lỗ cắt: 24.0 cm (kèm khuôn cắt)
• Trọng lượng: 3.75 kg

Chứng nhận

• Cấp bảo vệ IP: Không được chỉ định (chỉ lắp đặt trong khu vực khô ráo)
• Khả năng chống cháy (IEC 60695-11-5:2016): Đã được chứng nhận (SGS)
